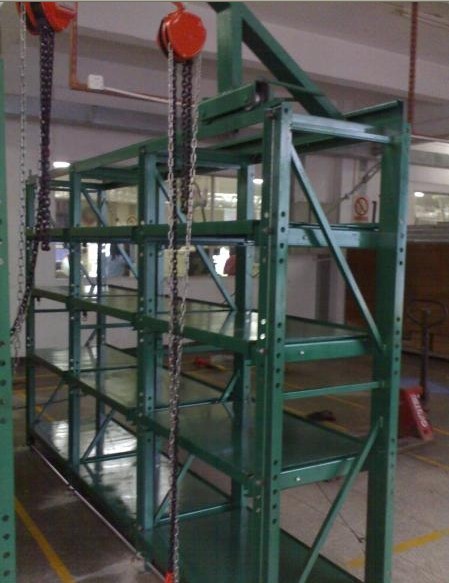

三格四层带天车模具架
编号 : HXYMJJ-012
市场价 : 0.0
商城价 :
0.00
数量 : 按订单
规格 : H2000XD615XL3100MM
材质 : 槽钢
颜色 : 环保绿色
品牌 : 昊新源
库存量 :
60
购买数量 :
加入购物车  立即购买
产品详情
产品评论(0)

三格四层带天车模具架尺寸-松岗抽屉式模具架生产厂家

一、模具架系列说明:

1、昊新源模具架每格可存放多套模具,方便模具的保养、管理和寻找,不占空间;抽板轻松抽送,上下间隔随意调整;尺寸统一,可随场地任意组合;各配件全部组合式,拆装方便;全套模架表面采用喷塑处理,外观整洁,并带有醒目的安全标志 。


1.安全可靠:附加定位保险装置,使用安全可靠;

2.操作轻便:采用轴承组合,滑动平稳并附有独立吊模装置;

3.节省场地:占地面积仅为为1.8平方米,可存放几十套中小型模具;

4.结构简单:由多种组合部件组装而成,便于拆卸,运输和组装。


二、模具架安装步骤:

1、将立柱摆放整齐。

2.用调节螺杆将各立柱下端连起来(注意:螺母暂时不要拧紧)

3.用固定架将各立柱上端连接起来(螺母暂时不要拧紧)

4.将栅板从后往前插入

5.拧紧固定架螺母,用调节螺杆调节栅板之间的间隙。(3-4mm)

6.上保险螺丝(10x35)和背拉杆。

7.在轴承滑槽上打黄油。

8.根据需要安装脚底固定架螺丝,安装完毕.


三、模具架介绍: 抽屉式结构,美观安全,可轻易的抽出500~300KG的货物,辅以行车或自带的天车,可实现模具等重物的轻松存取。防滑出锁紧装置,安全可靠;引出前支撑立柱,更加稳定;超重轴承导轨,开合顺畅。


四、标准抽屉式模具架模具架特点: 抽板轻抽送,上下间隔随意调节 每组各有滑车和手动胡芦,方便存取模具,质量保证,附有定位保险装置。 每格可存放多套模具,便于模具的保养,管理和寻找,不占空间。 尺寸统一,万能百搭,可随场地任意驳接。


五、模具架特点: 安全可靠: 附加定位保险装置,使用安全可靠。 操作轻便: 采用轴承组合,滑动平稳并附有独立吊模装置。 节省场地: 占地面积仅为1.8平方米,可存放几十套中小型模具。 结构简单: 由多种组合部件装置而成,便于拆卸,运输和组装。


六、标准型抽屉式模具架产品特性: 1、安全可靠附加保险装置 2、操作轻便采用轴承组合,滑动平衡并附独立吊模装置 3、节省场地,占地面积积为1.8平方米,可存放几十套中小型模具 4、结构简单,由多种组合部件组装而成,便于拆卸、运输和组装 5、轻型抽屉式模具架每格每层承重800-1000 KG, 标准型抽屉式模具架技术参数: 1.立柱采用10#槽钢,立柱斜杠为25*25方通 2.抽屉板支架采用50*50角铁,抽屉面板采用2MM钢板 3.滑槽为4MM钢板折弯而成 4.轴承为6403# 5.颜色客户自定。


深圳昊新源公司可客户不同的设计需求和使用需要。本厂产品均经静电喷塑,耐腐蚀,结构合理,任意组装,承重力强,可多次拆装,广泛应用社会各行业。
